非標 T型 |
 |
|
應用范圍 |
|

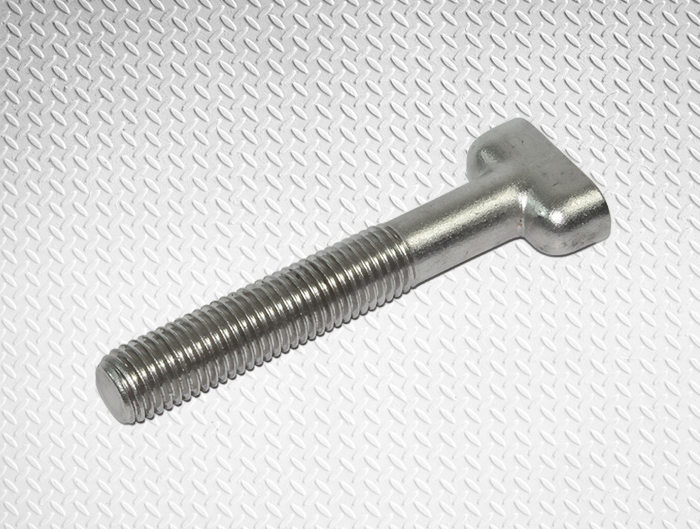

方頭尺寸較大，受力表面也較大，便于扳手卡住其頭部，或依靠其他零件起止轉作用，也可用于帶T型槽的零件中，以便調整螺栓位置。 |
|
基本參數 |
● 材料：碳鋼 合金鋼
● 規格：M10-M100(/3/8″-4″)
● 長度：20mm～1500mm
● 等級：
● 鋼ISO898:8.8～12.9; Gr.2-Gr.8
● 表面：發黑、鍍鋅、熱鍍鋅、達克羅、特氟龍等
● 不銹鋼 304 316 |
|
型式尺寸及標記示例 |
 |
|
末端按GB 2規定：無螺紋部分桿徑約等于螺紋中徑或等于螺紋大徑。 |
|
參數表 |
|
螺紋規格d |
M10 |
M12 |
M14 |
M16 |
M18 |
M20 |
M22 |
M24 |
M27 |
M30 |
M36 |
M42 |
M48 |
|
b |
l≤125 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
- |
- |
|
125<l≤200 |
32 |
36 |
40 |
44 |
48 |
52 |
56 |
60 |
66 |
72 |
84 |
96 |
108 |
|
l>200 |
- |
- |
53 |
57 |
61 |
65 |
69 |
73 |
79 |
85 |
97 |
109 |
121 |
|
e |
min |
20.24 |
22.84 |
26.21 |
30.11 |
34.01 |
37.91 |
42.90 |
45.50 |
52.00 |
58.50 |
69.94 |
82.03 |
95.03 |
|
K |
公稱 |
7 |
8 |
9 |
10 |
12 |
13 |
14 |
15 |
17 |
19 |
23 |
26 |
30 |
|
min |
6.55 |
7.55 |
8.55 |
9.25 |
11.10 |
12.10 |
13.10 |
14.10 |
16.10 |
17.95 |
21.95 |
24.95 |
28.95 |
|
max |
7.45 |
8.45 |
9.45 |
10.75 |
12.9 |
13.9 |
14.9 |
15.9 |
17.9 |
20.05 |
24.05 |
27.05 |
31.05 |
|
K |
min |
5.21 |
5.91 |
6.61 |
6.47 |
7.77 |
8.47 |
9.17 |
9.87 |
11.27 |
12.56 |
15.36 |
17.46 |
20.26 |
|
r |
min |
0.4 |
0.6 |
0.6 |
0.6 |
0.8 |
0.8 |
0.8 |
0.8 |
1 |
1 |
1 |
1.2 |
1.6 |
|
S |
max |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 |
|
min |
15.57 |
17.57 |
20.16 |
23.16 |
26.16 |
29.16 |
33.00 |
35.00 |
40.00 |
45.00 |
53.80 |
63.10 |
73.10 |
|
X |
max |
3.8 |
4.2 |
5 |
5 |
6.3 |
6.3 |
6.3 |
7.5 |
7.5 |
8.8 |
10 |
11.3 |
12.5 |
|
|
材料 |
鋼 |
|
螺紋 |
公差 |
8g |
|
標準 |
GB 196、GB 197 |
|
機械性能 |
等級 |
d<39:4.8:d>39:按協議 |
|
標準 |
GB 3098.1 |
|
公差 |
產品等級 |
C |
|
標準 |
GB 3103.1 |
|
表面處理 |
1.不經處理
2.氧化
3.鍍鋅鈍化 GB 5267 |
|
驗收及包裝 |
GB 90 |
|
